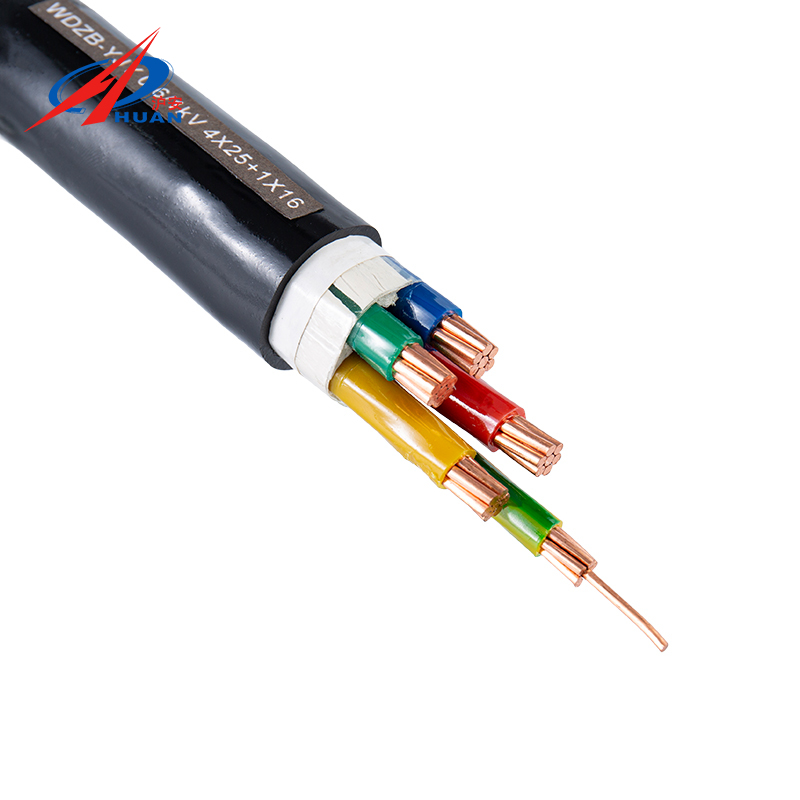

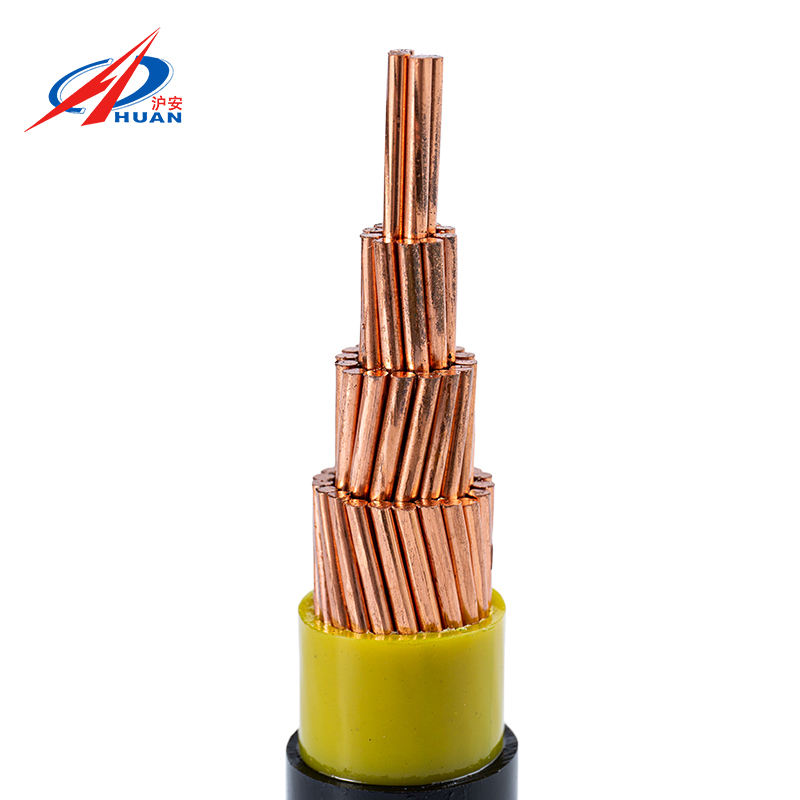

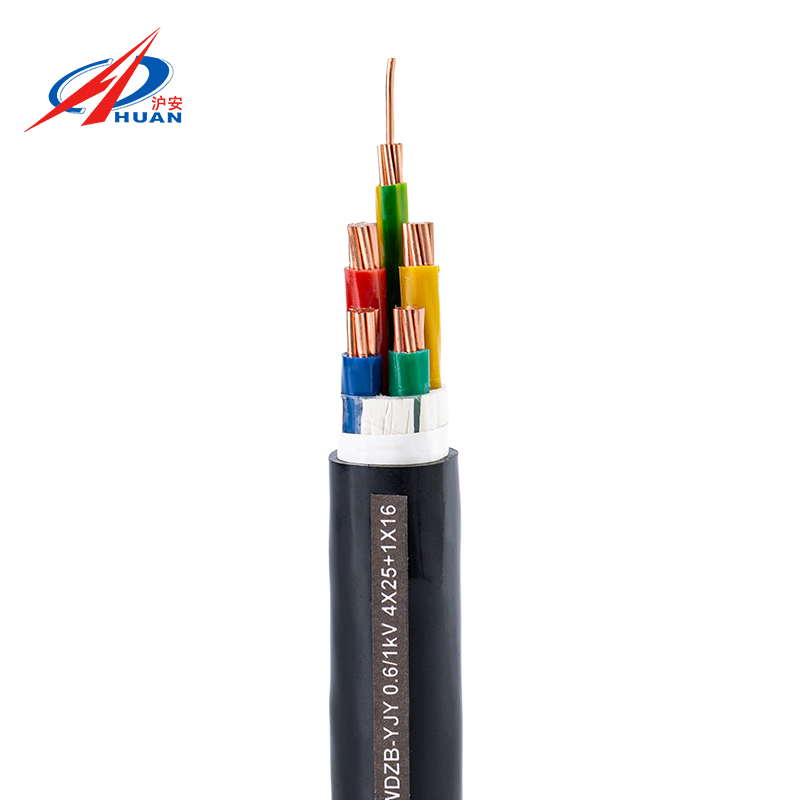

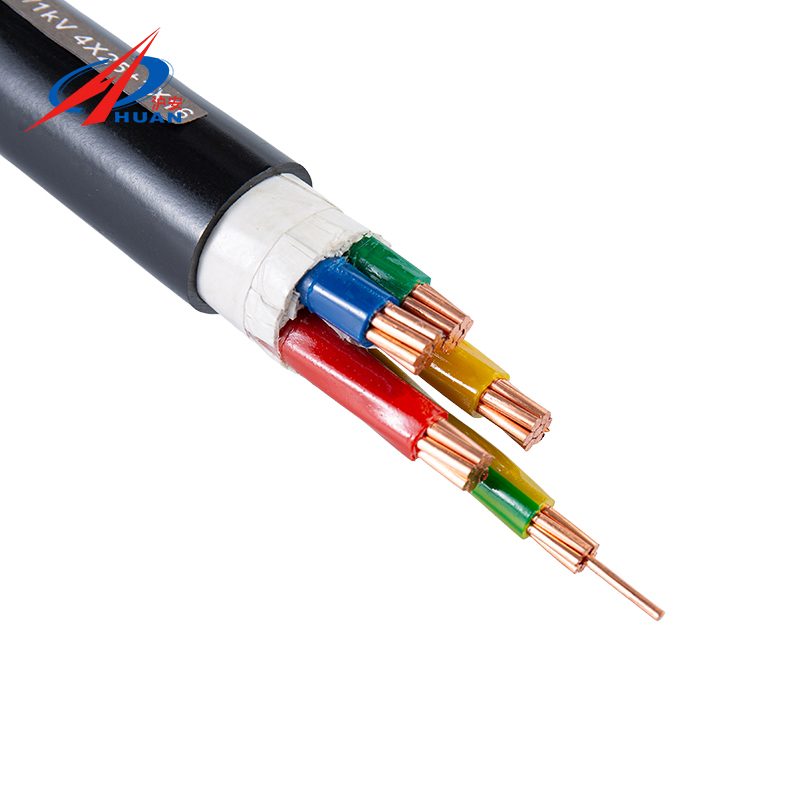

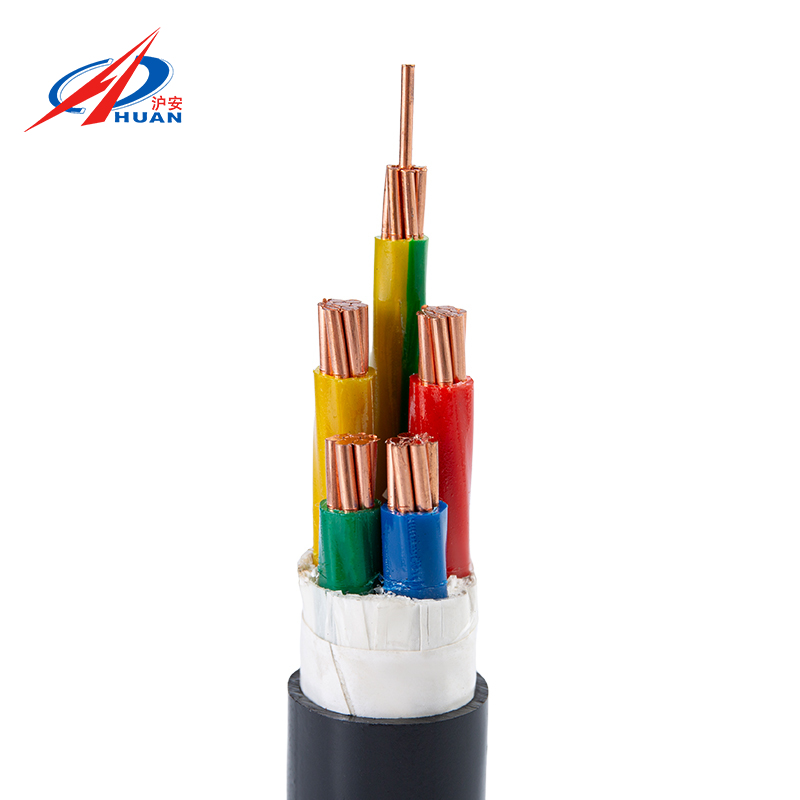

WDZ-YJY 0,6/1KV Câble d'alimentation ignifuge isolé en polyéthylène réticulé à noyau de cuivre, gaine de protection en polyoléfine sans halogène, à faible fumée

Le câble d'alimentation basse tension WDZ-YJY est doté d'un conducteur en cuivre sans oxygène de haute pureté, d'une isolation XLPE (polyéthylène réticulé) et d'une gaine extérieure en polyoléfine à faible teneur en fumée et sans halogène (LSZH), garantissant une construction entièrement sans halogène du noyau à la gaine. Conçu pour 0,6/1 kV avec une température de fonctionnement à long terme de 90°C, il offre une résistance d'isolement élevée et une faible perte de ligne, offrant une plus grande capacité de transmission que les câbles YJV standard de même section transversale.
Sa gaine extérieure présente une résistance mécanique élevée et une résistance au vieillissement à l'ozone et aux UV, ce qui la rend adaptée à une installation dans des chemins de câbles ou des conduits.
Avec une transmission de fumée de ≥60 % pendant la combustion —minimisant l'impact sur l'évacuation du personnel et les opérations de lutte contre les incendies—, il est idéal pour les réseaux de distribution d'énergie basse tension dans les bâtiments densément peuplés tels que les hôpitaux, les écoles et les complexes commerciaux, ce qui en fait un choix privilégié pour les projets de construction écologique et les installations certifiées de sécurité incendie.

Contactez-nous
PRÉCÉDENT:Câbles d'alimentation XLPE à noyau de cuivre YJV (1, 2, 3, 4 et 5 noyaux) SUIVANT:Aucun article suivant
  • Détails du produit
  • FAQ



Modèle de câble
WDZ(A/B/C)-YJY-0,6/1 kV

Portée de l'application
Ce produit est appliqué aux circuits CA 50 Hz avec une tension nominale ne dépassant pas 0,6/1 kV pour la transmission et la distribution d'énergie.

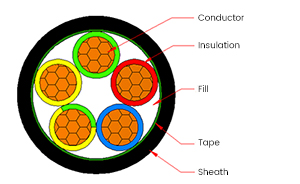

Structure du câble
Conducteur
Conducteur en cuivre de classe 1 ou de classe 2

Isolation
Polyéthylène réticulé (XLPE)

Gaine
Polyoléfine ignifuge sans halogène à faible teneur en fumée

Normes de produits
GB/T 12706.1-2020
GB/T 19666-2019

Plage de spécifications
1 noyau : 1,5~1000 mm²
2 noyaux : 1,5~400 mm²
3 noyaux : 1,5~400 mm²
4 noyaux : 1,5~400 mm²
5 noyaux : 1,5~400 mm²
3+1 noyaux : 2,5~400 mm²
3+2 noyaux : 2,5~400 mm²
4+1 noyaux : 2,5~400 mm²

Identification du noyau
2 noyaux : ●Rouge ●Bleu
3 noyaux : ●Jaune ●Vert ●Rouge, ou ●Rouge ●Bleu ●Jaune/Vert
4 noyaux : ●Jaune ●Vert ●Rouge ●Bleu
5 noyaux : ●Jaune ●Vert ●Rouge ●Bleu ●Jaune/Vert

Couleur de la gaine
●Noir

Tension nominale (U₀/U)
0,6/1 kV

Tension maximale du système (Um)
1,2 kV

Indice de température
Température maximale de fonctionnement du conducteur : +90°C
Température ambiante de fonctionnement : -15°C ~ +45°C
Température de pose du câble : Pas inférieure à 0°C (Le préchauffage du câble est nécessaire lorsque la température ambiante est inférieure à 0°C)

Rayon de courbure minimum
Câble monocœur : 20D
Câble multicœur : 15D
Remarque : D désigne le diamètre extérieur réel du câble

Méthodes de pose
Pose de conduits, pose de tranchées peu profondes, pose de tranchées à câbles, pose de tunnels, pose intercalaire, pose aérienne supportée, pose aérienne suspendue, etc.

Paramètres structurels du câble WDZ-YJY-0,6/1 kV (1 cœur)
Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
1×1,5 1.38 0,7 1.4 5.7 46
1×2,5 1,78 0,7 1.4 6.1 59
1×4 2.25 0,7 1.4 6.6 76
1×6 2,76 0,7 1.4 7.1 98
1×10 4 0,7 1.4 8.3 143
1×16 5 0,7 1.4 9,9 214
1×25 6.1 0,9 1.4 11.4 313
1×35 7.2 0,9 1.4 12,5 409
1×50 8.4 1 1.4 14.3 544
1×70 10 1.1 1.4 16.1 752
1×95 12 1.1 1,5 18.3 1016
1×120 13 1.2 1,5 19,5 1251
1×150 14,9 1.4 1.6 22.1 1546
1×185 16,5 1.6 1.7 24,5 1932
1×240 18.4 1.7 1,8 26,9 2514
1×300 21 1,8 1,8 29,7 3105
1×400 23.4 2 2 33 3965
1×500 26,6 2.2 2.1 36,8 5037
1×630 30 2.4 2.2 40,8 6389
1×800 34 2.6 2.3 45,7 8106
1×1000 38.2 2.8 2.5 50,7 10120

Paramètres structurels du câble WDZ-YJY-0,6/1 kV - Tableau 2 (2 cœurs)
Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
2×1,5 1.38 0,7 1,8 10 122
2×2,5 1,78 0,7 1,8 10,8 152
2×4 2.25 0,7 1,8 11.7 193
2×6 2,76 0,7 1,8 12.7 245
2×10 4 0,7 1,8 15.2 397
2×16 5 0,7 1,8 17.2 555
2×25 6.1 0,9 1,8 20.2 813
2×35 7.2 0,9 1,8 22.4 1057
2×50 8.4 1 1,8 26 1443
2×70 10 1.1 1,8 29,6 1977
2×95 12 1.1 2 34 2670
2×120 13 1.2 2.1 36,6 3260
2×150 14,9 1.4 2.2 41,5 4073
2×185 16,5 1.6 2.3 45,7 5011
2×240 18.4 1.7 2.5 49,8 6329
2×300 21 1,8 2.7 55,8 7909
2×400 23.4 2 2.9 61,8 10013

Paramètres structurels du câble à 3 cœurs WDZ-YJY-0,6/1 kV
Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
3×1,5 1.38 0,7 1,8 10.4 141
3×2,5 1,78 0,7 1,8 11.3 182
3×4 2.25 0,7 1,8 12.3 238
3×6 2,76 0,7 1,8 13.4 310
3×10 4 0,7 1,8 16 487
3×16 5 0,7 1,8 18.2 698
3×25 6.1 0,9 1,8 21,5 1040
3×35 7.2 0,9 1,8 23,9 1368
3×50 8.4 1 1,8 27,7 1860
3×70 10 1.1 1,9 31,8 2590
3×95 12 1.1 2 36.3 3491
3×120 13 1.2 2.1 39.1 4295
3×150 14,9 1.4 2.3 44,5 5361
3×185 16,5 1.6 2.4 49.1 6621
3×240 18.4 1.7 2.6 53,5 8432
3×300 21 1,8 2.8 59,9 10524
3×400 23.4 2 3.1 66,6 13415

Paramètres structurels du câble à 4 cœurs WDZ-YJY-0,6/1 kV
Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
4×1,5 1.38 0,7 1,8 11.2 169
4×2,5 1,78 0,7 1,8 12.2 220
4×4 2.25 0,7 1,8 13.3 292
4×6 2,76 0,7 1,8 14,5 384
4×10 4 0,7 1,8 17,5 609
4×16 5 0,7 1,8 19,9 877
4×25 6.1 0,9 1,8 23,6 1317
4×35 7.2 0,9 1,8 26,4 1757
4×50 8.4 1 1,9 30,6 2373
4×70 10 1.1 2 35.2 3319
4×95 12 1.1 2.1 40.3 4491
4×120 13 1.2 2.3 43,6 5557
4×150 14,9 1.4 2.4 49,4 6902
4×185 16,5 1.6 2.6 54,7 8553
4×240 18.4 1.7 2.8 59,6 10918
4×300 21 1,8 3 66,8 13636
4×400 23.4 2 3.3 74.2 17385

Paramètres structurels du câble à 5 cœurs WDZ-YJY-0,6/1 kV
Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
5×1,5 1.38 0,7 1,8 12 196
5×2,5 1,78 0,7 1,8 13.1 260
5×4 2.25 0,7 1,8 14.4 349
5×6 2,76 0,7 1,8 15,7 462
5×10 4 0,7 1,8 19 736
5×16 5 0,7 1,8 21,7 1069
5×25 6.1 0,9 1,8 26 1634
5×35 7.2 0,9 1,8 29 2161
5×50 8.4 1 2 33,8 2932
5×70 10 1.1 2.1 38,9 4106
5×95 12 1.1 2.3 44,7 5574
5×120 13 1.2 2.4 48.1 6870
5×150 14,9 1.4 2.6 54,8 8570
5×185 16,5 1.6 2.8 60,6 10609
5×240 18.4 1.7 3 66.1 13562
5×300 21 1,8 3.2 74.1 16940
5×400 23.4 2 3.6 82,5 21639

Paramètres structurels du câble WDZ-YJY-0,6/1 kV 3+1 cœur
Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
3×2,5+1×1,5 1,78/1,38 0,7/0,7 1,8 11,9 206
3×4+1×2,5 2,25/1,78 0,7/0,7 1,8 13 274
3×6+1×4 2,76/2,25 0,7/0,7 1,8 14.2 361
3×10+1×6 4,0/2,76 0,7/0,7 1,8 16,7 554
3×16+1×10 5,0/4,0 0,7/0,7 1,8 19.2 804
3×25+1×16 6,1/5,0 0,9/0,7 1,8 22,6 1200
3×35+1×16 7,2/5,0 0,9/0,7 1,8 24,8 1531
3×50+1×25 8,4/6,1 1,0/0,9 1,8 28,8 2097
3×70+1×35 10,0/7,2 1,1/0,9 1,9 33 2912
3×95+1×50 12,0/8,4 1,1/1,0 2.1 37,9 3941
3×120+1×70 13,0/10,0 1,2/1,1 2.2 41.3 4961
3×150+1×70 14,9/10,0 1,4/1,1 2.3 46.1 5988
3×185+1×95 16,5/12,0 1,6/1,1 2.5 51.2 7502
3×240+1×120 18,4/13,0 1,7/1,2 2.7 55,8 9526
3×300+1×150 21,0/14,9 1,8/1,4 2.9 62,6 11903
3×400+1×185 23,4/16,5 2,0/1,6 3.1 69,3 15082

Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
3×2,5+2×1,5 1,78/1,38 0,7/0,7 1,8 12.7 235
3×4+2×2,5 2,25/1,78 0,7/0,7 1,8 13,9 314
3×6+2×4 2,76/2,25 0,7/0,7 1,8 15.2 417
3×10+2×6 4,0/2,76 0,7/0,7 1,8 17,8 639
3×16+2×10 5,0/4,0 0,7/0,7 1,8 20,7 938
3×25+2×16 6,1/5,0 0,9/0,7 1,8 24,5 1419
3×35+2×16 7,2/5,0 0,9/0,7 1,8 26,5 1739
3×50+2×25 8,4/6,1 1,0/0,9 1,9 31.2 2436
3×70+2×35 10,0/7,2 1,1/0,9 2 35,6 3358
3×95+2×50 12,0/8,4 1,1/1,0 2.2 40,9 4539
3×120+2×70 13,0/10,0 1,2/1,1 2.3 44,8 5781
3×150+2×70 14,9/10,0 1,4/1,1 2.4 49,3 6814
3×185+2×95 16,5/12,0 1,6/1,1 2.6 55 8623
3×240+2×120 18,4/13,5 1,7/1,2 2.8 60.1 10927
3×300+2×150 21,0/14,9 1,8/1,4 3 67,2 13614
3×400+2×185 23,4/16,5 2,0/1,6 3.3 74,7 17258

Spécification (mm²) Diamètre du conducteur (mm) Épaisseur nominale de l'isolation (mm) Épaisseur nominale de la gaine (mm) Diamètre extérieur approximatif du câble (mm) Poids approximatif du câble (kg/km)
4×2,5+1×1,5 1,78/1,38 0,7/0,7 1,8 12,9 247
4×4+1×2,5 2,25/1,78 0,7/0,7 1,8 14.1 330
4×6+1×4 2,76/2,25 0,7/0,7 1,8 15.4 438
4×10+1×6 4,0/2,76 0,7/0,7 1,8 18.4 687
4×16+1×10 5,0/4,0 0,7/0,7 1,8 21.2 1003
4×25+1×16 6,1/5,0 0,9/0,7 1,8 25.2 1522
4×35+1×16 7,2/5,0 0,9/0,7 1,8 27,7 1944
4×50+1×25 8,4/6,1 1,0/0,9 1,9 32.3 2666
4×70+1×35 10,0/7,2 1,1/0,9 2.1 37.3 3733
4×95+1×50 12,0/8,4 1,1/1,0 2.2 42,6 5031
4×120+1×70 13,0/10,0 1,2/1,1 2.4 46,5 6327
4×150+1×70 14,9/10,0 1,4/1,1 2.5 51,9 7663
4×185+1×95 16,5/12,0 1,6/1,1 2.7 57,7 9592
4×240+1×120 18,4/13,5 1,7/1,2 2.9 63 12218
4×300+1×150 21,0/14,9 1,8/1,4 3.1 70,5 15236
4×400+1×185 23,4/16,5 2,0/1,6 3.4 78,3 19372

Capacité de transport de courant admissible à long terme du câble WDZ-YJY-0,6/1 kV (tableau 9)
Cœur unique À deux cœurs Trois à cinq cœurs
Arrangement Disposition triangulaire ¹) Disposition plate ²) Câble unique posé séparément ³) Câble unique posé séparément ³)
Coupe transversale (mm²) Capacité de charge actuelle (A) Capacité de charge actuelle (A) Capacité de charge actuelle (A) Capacité de charge actuelle (A)
1,5 26 32 28 20
2.5 31 41 33 28
4 41 54 43 37
6 52 68 55 47
10 71 93 76 65
16 92 120 97 84
25 120 155 130 110
35 150 195 160 135
50 180 235 195 170
70 230 295 245 215
95 285 370 305 265
120 335 430 355 310
150 385 495 405 350
185 450 570 465 405
240 535 680 480
300 620 790 555
400 720 920 640
500 835 1080
630 960 1260
800 1110 1470
1000 1230 1630
Température de fonctionnement 90℃
Température ambiante 40℃


Remarques:
1) Les câbles sont en contact les uns avec les autres lorsqu'ils sont disposés en triangle.
2) La distance centrale entre les câbles est 2 fois supérieure au diamètre extérieur du câble lorsqu'ils sont disposés dans un plan plat.
3) Un seul câble est posé séparément (c'est-à-dire que les câbles adjacents n'ont aucun effet thermique sur ce câble).

Tableau des coefficients de correction de la capacité de charge actuelle pour différentes températures ambiantes (tableau 10)
Température de fonctionnement du conducteur (℃) Température ambiante (℃) (dans l'air)
20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 50℃ 55℃
90 1.23 1.17 1.12 1.06 1 0,94 0,87 0,81

Résistance CC et CA du conducteur de câble WDZ-YJY-0,6/1 kV
Coupe transversale (mm²) Max. Résistance CC du conducteur à 20℃ (Ω/km) Max. Résistance CA du conducteur à 20℃ (Ω/km)
1,5 12.1 15.4
2.5 7.41 9h45
4 4.61 5.88
6 3.08 3.93
10 1,83 2.33
16 1.15 1.47
25 0,727 0,972
35 0,524 0,668
50 0,387 0,493
70 0,268 0,342
95 0,193 0,246
120 0,153 0,196
150 0,124 0,159
185 0,0991 0,128
240 0,0754 0,0982
300 0,0601 0,0792
400 0,047 0,0631
500 0,0366 0,0509
630 0,0283 0,0414

Courant de court-circuit admissible du conducteur de câble WDZ-YJY-0,6/1 kV
Coupe transversale (mm²) Durée(s) du court-circuit kA
1s 2s 3s
1,5 0,12 0,08 0,07
2.5 0,32 0,22 0,18
4 0,5 0,36 0,29
6 0,76 0,54 0,44
10 1.3 0,89 0,73
16 2 4.1 1.2
25 3.8 2.7 2.2
35 5.2 3.7 3
50 7.6 5.3 4.3
70 10.3 7.3 6
95 13,9 9,9 8.1
120 17,5 12,5 10.2
150 21,8 15,5 12,8
185 26,9 19.1 15,7
240 34,8 24,7 20.3
300 43,4 30,9 25.3
400 57,8 41.1 33,6
500 72.2 51.3 42
630 90,9 64,5 52,8
Produits phares
Solutions de câbles complètes
À propos
Shanghai Hu'an Cable (Wuxi) Co., Ltd.
Shanghai Hu'an Cable (Wuxi) Co., Ltd.

Shanghai Hu'an Cable (Wuxi) Co., Ltd. est une société à responsabilité limitée intégrant la conception, la R&D et la fabrication de fils et de câbles. Ses produits sont largement utilisés dans les secteurs de l’énergie, de la construction, de l’aérospatiale et d’autres industries, ainsi que dans des projets nationaux clés, et sont très fiables et appréciés par les clients. Notre société a reçu de nombreuses certifications, notamment High-Tech Enterprise, TUV Rheinland Product Certification for Photovoltaic Cables, Quality Management System Certification et Environmental Management System Certification. Il s’agit d’une entreprise professionnelle de fils et de câbles en développement rapide.

Hu'an Cable adhère systématiquement à une stratégie de développement axée sur l'innovation, poursuivant une innovation indépendante et continue. Elle accorde une grande importance à l’innovation technologique et aux produits et cultive activement les technologies de base et les droits de propriété intellectuelle. Actuellement, la société a obtenu 26 autorisations de brevets, dont 6 brevets d’invention. Ses produits couvrent plus de 60 séries, dont des câbles d'alimentation de 500 KV et moins, des câbles photovoltaïques, des câbles d'équipements électriques, des câbles généraux gainés de caoutchouc, des câbles isolés aux minéraux, des câbles de dérivation, des câbles sans halogène à faible teneur en fumée, des câbles spéciaux étanches, à l'épreuve des rongeurs, des termites, résistants aux hautes températures et divers câbles ignifuges et résistants au feu.

L’intégrité est la pierre angulaire de la vitalité durable d’une marque. Depuis sa création, Shanghai Hu'an Cable (Wuxi) Co., Ltd. a toujours considéré la réputation, la qualité et le service comme le fondement de sa survie. L'entreprise contrôle strictement l'approvisionnement en matières premières, les opérations de production, l'inspection de la qualité, l'emballage des produits, ainsi que le stockage et le transport. Grâce à un suivi complet, à la responsabilisation à chaque étape et à un contrôle qualité rigoureux, un système complet de gestion de la qualité a été mis en place pour garantir que chaque lot de produits peut résister à l’examen minutieux des clients.  Simultanément, l’entreprise se développe activement sur les marchés étrangers, bénéficiant d’un haut niveau de reconnaissance et de réputation en Afrique du Sud, dans la région Asie-Pacifique, en Australie et dans d’autres pays et régions. « Hu'an » est devenue une marque de marché que les clients peuvent acheter en toute confiance et utiliser en toute tranquillité d'esprit.

Adhérant à la philosophie d'entreprise de « tolérance, gratitude, bénéfice mutuel et coopération gagnant-gagnant », l'entreprise accueille sincèrement ses collègues et amis de tous horizons pour coopérer sincèrement et partager un avenir radieux !

Certificat d'honneur
  • Certificat ISO9001:2015
  • Certificat ISO9001:2015-CN
  • Certificat ISO45001:2018
  • Certificat ISO45001:2018-CN
  • Certificat ISO 14001:2015
  • Certificat ISO 14001:2015-CN
  • Certificat de gestion de l'énergie
  • Certificat de gestion de l'énergie-CN
  • Certificat de certification du système de gestion des émissions de carbone
  • Certification du système de gestion de la chaîne d'approvisionnement verte
  • Certificat de certification Green Factory
  • Mesure qualifiée
Actualités
X Facebook
Produits Actualités
